Ввод воды в дом: пошаговая инструкция по монтажу водоснабжения
Обеспечить частный дом водой – важное условия комфортного проживания в нём. Разные источники воды и их обустройство будут влиять на подведение труб и их точку подключения к водопроводной системе, размещение автоматики. Подробно разберём в нашей статье.
- Как расположить ввод воды в дом
- Ввод трубы для воды в дом под фундамент
- Как изменится водопровод при разных типах фундамента
- Выбор труб для ввода воды в частный дом
- Как утеплить трубу для ввода воды в дом
- Схема ввода воды в дом
- Как собрать водопровод самостоятельно
- Копаем траншею для водопровода своими руками
- Если у вас нет желания монтировать водопровод самостоятельно

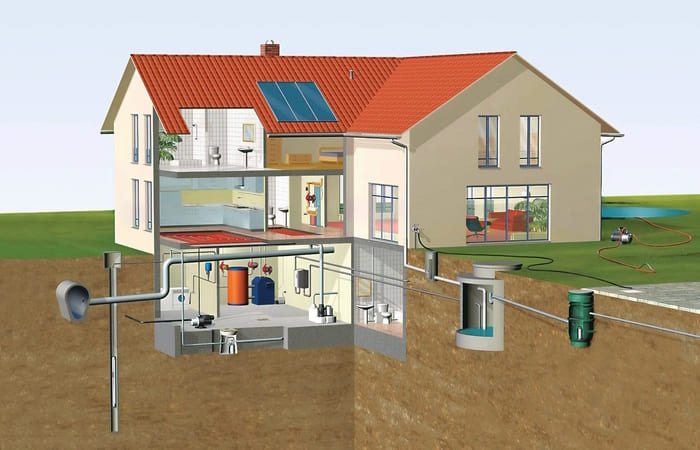

Как расположить ввод воды в дом
Лучше всего планировать подключение источника и ввод воды в частный дом ещё на этапе проектирования здания. Это позволит свести к минимуму длину прокладываемого снаружи дома трубопровода, уменьшить объёмы земляных работ и определить, с какой стороны делать закладную в фундаменте. К сожалению, это возможно далеко не всегда.
Основными источниками воды в частном доме могут быть централизованный водопровод, колодец или скважина. В зависимости от водоисточника будет различаться набор необходимых приборов в здании, а узел ввода воды в частный дом (прохождение трубопровода через фундамент и пол) почти одинаков.
При централизованном водопроводе не нужны блок автоматики и, чаще всего, гидроаккумулятор, если напор воды хороший. Но по требованиям водоканала нужно будет согласовать проект врезки, заключить договор и установить прибор учёта для учёта воды. В зависимости от глубины прокладки труб от водопровода к дому следует учесть их утепление. Качество водопроводной воды обеспечивает водоканал, при использовании автономных источников – контроль её качества ложится на плечи владельцев дома.
Для водоснабжения частного дома из колодца применяют поверхностные насосы либо насосные станции. Размещают их чаще всего в доме. Удобнее, когда для этого есть отдельное техническое помещение, так как они достаточно шумные. Также можно использовать и погружные насосы. В этом случае насос находится в колодце, а атоматика – в доме.
Чаще от колодца ввод воды в дом выполняют возле стены. Узел ввода воды включает размещение в частном доме насоса, гидроаккумулятора, реле давления, реле сухого хода, системы фильтров, при необходимости разводки на другие точки водозабора (например, кран на улице).
Если в качестве источника воды выбрана скважина, её обустраивают одним из двух способов: с помощью кессона или адаптера.
Из кессона можно выполнить разводку воды сразу на несколько точек водозабора. В нём же для удобства размещают гидроаккумулятор, автоматику и систему фильтрации. Кессон устанавливают над скважиной, а трубы от него к зданиям на участке ведут глубоко – ниже линии промерзания грунта. В этом случае требуется минимальное утепление трубопровода – вблизи зданий.
Если не планируется распределение воды в несколько мест, то подойдёт скважинный адаптер. Трубы от него для ввода воды в частный дом из скважины прокладывают ниже глубины промерзания земли. Лишь небольшой участок вблизи строения потребует дополнительного утепления. Как и куда подводить трубу к дому, становится понятно по месту, где можно расположить гидробак, автоматику и фильтры. И, конечно, нужно учесть, с какой стороны дома расположен источник воды для водопроводной системы.
Ввод трубы для воды в дом под фундамент
Желательно планировать подключение коммуникаций ещё на этапе проектирования дома. Тогда при изготовлении фундамента строители оставят необходимые отверстия (закладные) в нём с нужной стороны, а не так, как им было удобнее.
Понадобятся отверстия для:
- подачи воды,
- выведения канализации,
- прокладки электрических кабелей,
- резерва.
Резерв можно израсходовать для подключения воды в другом строении (например, баню, гараж) или прокладки дополнительного электрокабеля. Выгоднее запланировать его заранее, хотя при желании в фундаменте сверлятся нужные отверстия в любое время.
В отверстие для подачи воды вкладывается небольшой отрезок трубы для защиты входящего водопровода от микродвижений грунта при замерзании зимой.
Как изменится водопровод при разных типах фундамента
Независимо от выбранного типа фундамента об отверстиях для коммуникаций лучше позаботиться заранее.
Возможные варианты фундамента: плитный, ленточный (незаглублённый и заглублённый), на сваях.
При выборе плитного фундамента для ввода воды в дом надо будет установить закладную трубу. Рекомендуем выбрать обычную трубу для канализации диаметром 110 мм. Закладную трубу нужно заглубить ниже уровня промерзания грунта. В средних широтах эта величина составляет 1,1-1,8 метров.
Если планируется незаглублённый ленточный фундамент, стоит также использовать закладную трубу на этапе изготовления фундамента, чтобы позже не снижать бурением его прочностных свойств. Под незаглублённый ленточный фундамент можно подкопаться, но под ним лучше предусмотреть гильзу – при усадке водопровод может повредиться.
Когда у дома заглублённый ленточный фундамент, устанавливаем закладную трубу для ввода воды в дом до заливки. Если необходимо, в ленточном фундаменте можно пробурить отверстия позже. После заливки это будут дополнительные расходы вместе с вероятным снижением срока службы фундамента.
В случае установки фундамента на сваях (винтовых или железобетонных) для ввода воды в частный дом также закладывается труба. Но её диаметр можно брать от 50 мм.
Если в доме планируется цокольный этаж, то трубопровод из него надо будет гидроизолировать. Для этого понадобится эластичный раствор с хорошей адгезией к бетону и пластику. Гидроизоляция должна сохранять герметичность при микродвижениях фундамента и труб. Особенно важно сделать качественную гидроизоляцию вводной трубы, если близко расположены грунтовые воды. При соблюдении условий монтажа вам не придётся откачивать цокольный этаж и заменять испорченное водой оборудование.
Выбор труб для ввода воды в частный дом
Для прокладки системы водоснабжения снаружи дома обычно используют трубы из полиэтилена низкого давления (ПНД). Они синие или черные с синими полосами (для газа – с жёлтыми полосками). При покупке нужно оценить качество пластика. Если есть резкий запах, качество материала низкое либо при изготовлении использован полиэтилен после вторичной переработки. А значит, для питьевой воды такие трубы использовать нельзя.
Чаще выбирают ПНД трубы диаметром 32 мм. Если дом большой в несколько этажей, могут понадобиться трубы большего диаметра – например, 40 мм. Диаметр водопровода может быть ограничен по требованиям администрации, если источником воды служит центральное водоснабжение.
Соединяют ПНД трубы сваркой либо массивными компрессионными фитингами. Их можно закрутить вручную. В загородном домостроении чаще всего для соединения труб используют компрессионные фитинги.
Для системы водоснабжения внутри дома можно использовать трубы из сшитого полиэтилена, меди, нержавеющих металлов, полипропилена (ПП) и металлопластика.
Сшитый полиэтилен и ПП часто применяют для внутридомовой части системы. Такие трубы легко соединяются сваркой между собой, а на стыках с другими материалами устанавливают комбинированные муфты. Сшитый полиэтилен применяют вместе с монтажом тёплых полов (укладывают под стяжку).
Медные и металлические трубы для водоснабжения смотрятся красиво, но стоят больше других видов труб.
Выбор металлопластиковых труб даёт преимущество в виде компактности (понадобятся трубы меньшего диаметра, чем пластиковые) и пластичности (они хорошо гнутся, за счёт чего можно уменьшить количество соединений).
Как утеплить трубу для ввода воды в дом
На участке выше глубины промерзания грунта снаружи дома трубопровод закрывают утеплителем. Вместе с утеплителем используют греющий кабель. Кабель можно проложить поверх трубы либо поместить внутрь, чтобы тепло сразу передавалось воде.
Есть резистивные и саморегулирующиеся греющие кабели для системы водоснабжения.
- Резистивные нагреваются одинаково по всей длине. Если при прокладке кабеля образовался перехлёст, в этом месте кабель будет перегреваться, что сильно сократит его срок службы.
- Саморегулирующиеся кабели подстраиваются под разную температуру на различных участках. Они более дорогие, но безопасны, устойчивы к износу и не перегреваются в местах перехлёста.
Мы в работе используем саморегулирующиеся пищевые кабели, которые помещаем внутрь труб. Для монтажа такого кабеля устанавливаем тройник на трубу внутри дома.
Схема ввода воды в дом
Рассмотрим типовую схему ввода воды в дом из скважины с адаптером или колодца с погружным насосом. При оборудовании скважины кессоном, фильтры и автоматика размещаются в нём. Обвязка осуществляется тоже внутри кессона. Здесь утепление понадобится лишь на вводе трубопровода в дом.
Узел ввода начинается вводной трубой с утеплением и греющим кабелем внутри, которые заходят в дом. Греющий кабель заведен через тройник, который установлен на трубе внутри дома. Также параллельно в дом заходит электрокабель от насоса в отдельной трубе.
После тройника для заведения греющего кабеля можно сделать отведение – установить тройник, чтобы вывести кран для полива через стену дома. Здесь врезают два крана: внутри дома со штуцером, чтобы перекрыть его на зиму, и снаружи дома. Трубу для полива выводят из дома под наклоном, чтобы без проблем слить воду на зиму и оставить кран открытым. Если кран для полива не нужен, этот этап в схеме можно пропустить.
После тройника устанавливают фильтр грубой (сетчатый грязевик) или более тонкой очистки (для задержки частиц в диапазоне 5-25 мкм). Грязевик должен отлавливать ил, грязь и примеси. Фильтр тонкой очистки задерживает более мелкие частицы (песок).
После фильтров в узел ввода воды в частный дом включается реле сухого хода. Его задача – защитить погружной насос при падении уровня воды в источнике или снижении скорости его наполнения (дебета). Реле защищает насос от перегрева при работе всухую, потому что охлаждается он за счёт прокачиваемой воды. После срабатывания реле сухого хода, обратно включить насос можно лишь вручную. Реле сухого хода не понадобится, если используется поверхностный насос или насосная станция для колодца. Обычно, они имеют внутреннюю или поплавковую защиту от работы всухую.
После реле сухого хода по схеме подключается автоматика – гидроаккумулятор, реле давления и манометр. На трубу устанавливают пятиходовой соединитель для всех приборов. Устройства узла ввода воды в частный дом завершается вводным краном системы водоснабжения. Далее можно выполнять разводку трубопровода внутри дома.
Автоматика снижает частоту включения насоса, чтобы продлить срок его службы и защитить всю систему водоснабжения от гидроударов. На реле давления настраивают нижний и верхний пределы давления в системе, которые измеряет манометр. Когда в доме открывается кран, расходуется вода из гидроаккумулятора, при этом давление в системе снижается. При достижении нижней границы реле давления включает насос – давление в системе водоснабжения растёт. Когда давление доходит до верхней границы, реле давления отключает насос.
Как собрать водопровод самостоятельно
Для того чтобы своими руками собрать водопровод, используйте следующий пошаговый алгоритм.
- Определить, из какого источника будет подаваться вода в систему (магистраль, скважина, колодец), как он будет оборудован.
- Взять готовую схему водопровода и адаптировать её под условия на собственном участке. Рассчитать количество расходных материалов: труб, соединителей, кранов, утеплителя и т.д.
- Приобрести расходные материалы для водопровода с небольшим запасом. Помните, что понадобится герметик для стыков и, возможно, гидроизоляция. Закупить оборудование для установки и подключения: насос, блок автоматики (если он не входит в насос), оборудование для обустройства скважины (кессон или адаптер со скважинной крышкой)
- Закупить или арендовать оборудование для монтажа системы водопровода:
- если необходимо: спецтехника для копки колодца, бурения скважины, заливки бетонного основания для кессона, манипулятор и др.;
- для удлинения электрокабелей понадобится строительный фен и термоусадочная муфта;
- биметаллические коронки потребуются при монтаже адаптера на скважину и подготовки отверстий в стенах дома для заведения в него труб;
- для подключения скважинного адаптера нужен будет Т-образный монтажный ключ, который можно приобрести или сделать своими руками из труб;
- «утюг» для пайки пластиковых труб, запасные насадки (расходный материал для пайки, во время работы их покрытие разрушается), будьте внимательны со временем нагревания труб, чтобы не перегреть (можете запаять трубу вместе с внутренним отверстием) и избежать недогрева (ведь вам нужны прочные соединения);
- пресс-клещи для установки пресс-фитингов, разводной ключ для монтажа обжимных фитингов;
- «шведки» – чтобы держать трубы и фитинги без плоскостей для ключа.
- Выкопать колодец, пробурить скважину, подготовить котлован для установки кессона или скважинного адаптера, выкопать траншею для прокладки труб.
- Оборудовать источник водоснабжения, проложить трубы водопровода, разместить, подключить и настроить автоматику.
- Провести тестирование собранной системы.
- Когда вы убедились, что всё работает правильно, можно герметизировать отверстия, закапывать траншею и яму.
Копаем траншею для водопровода своими руками
Глубина траншеи должна быть на 30-40 см ниже горизонта промерзания грунта (примерно до 2-2,2 м). В средней полосе России, как мы уже упоминали, эта величина составляет 1,1-1,8 м.
Ширина траншеи – не менее 30 см, чтобы в ней было удобно работать человеку со средним телосложением.
Выгоднее делать траншею и прокладку труб водоснабжения глубоко. В этом случае можно будет взять более короткий греющий кабель лишь для участков подвода воды к зданиям, а не по всей длине наружного водопровода. Тогда меньше будете тратить электроэнергии на обогрев и кабель легче будет заменить при выходе его из строя, не придётся заново раскапывать траншею до труб.
Если у вас нет желания монтировать водопровод самостоятельно
Если понимаете, что делать водопровод своими руками не ваш вариант, звоните или пишите в «ЭкоЛайф». Наши сотрудники детально и качественно проработают все этапы от создания проекта до тестирования готовой системы водоснабжения. Выполним ввод воды в дом от любого источника под ключ и с гарантией, а также внутреннюю разводку труб в доме. Для вас бесплатная консультация с выездом инженера. Он изучит условия на участке и в доме. Будем рады видеть вас в нашей компании!
В статье рассмотрели, как располагать ввод воды в дом в зависимости от водоисточника и его оснащения. Описали различия водопровода при разных типах фундамента. Разобрали, какие трубы подходят для наружной и внутренней части системы водоснабжения, как утеплять трубы вблизи дома. Подробно рассмотрели схему ввода воды в дом из скважины или колодца с погружным насосом и алгоритм самостоятельного монтажа.
